اتصال تیر به ستون بتنی : فایل آباکوس صحت سنجی در نرم افزار آباکوس.

برای صحت سنجی اتصال تیر به ستون بتنی از مطالعات آزمایشگاهی انجام شده توسط دکتر شربتدار و همکاران در دانشگاه سمنان استفاده شده است.

برای دانلود مقاله اینجا کلیک کنید

در این مقاله به بررسی اثر استفاده از دستک فولادی در مقاوم سازی اتصال تیر به ستون بتنی پرداخته شده است. برای صحت سنجی از نمونه ساده اتصال تیر به ستون بتنی استفاده شده است. این نمونه مورد بررسی ستون مربعی به ابعاد 250 در 250 میلیمتر و تیر مستطیلی به ابعاد 250 در 200 میلیمتر می باشد (نمونه SC2). در شکل زیر جزئیات آرماتورها و مشخصات هندسی مدل نشان داده شده است.

در این نمونه آزمایشگاهی مقاومت بتن 16 مگاپاسکال در نظر گرفته شده است که در نرم افزار آباکوس از مـدل پلاستیسـیته آسیب بـتن CDP براي مدل سازي ماده بتن استفاده شده اسـت.

صحت سنجی اتصال تیر به ستون بتنی

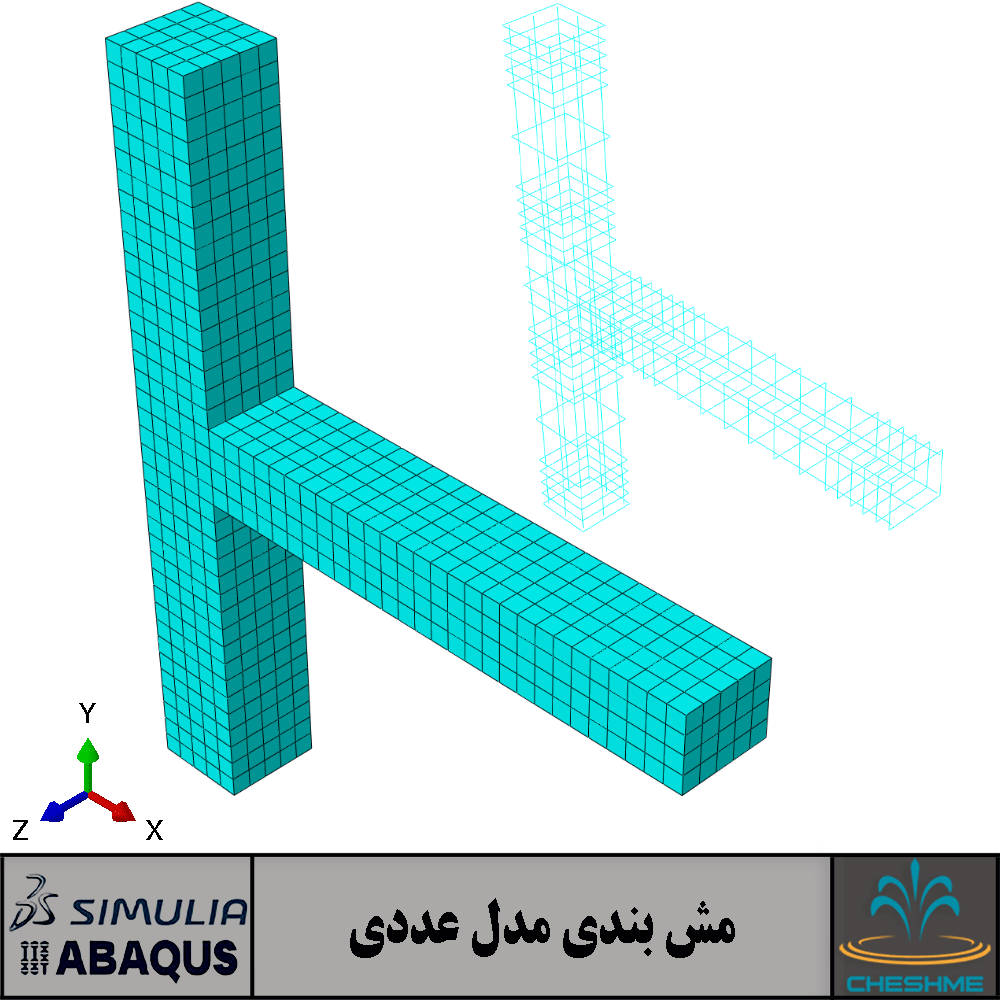

شبیه سازی رفتار غیرخطی اتصال تیر به ستون بتنی در آباکوس

چکیده مقاله اتصال تیر به ستون بتنی:

This paper investigates the cyclic experimental behavior of damaged exterior reinforced concrete beam–column joint specimens retrofitted with the proposed technique using steel elements called steel prop and curb.

The technique is usable for local and global strengthening of reinforced concrete frames. Four half-scale RC joints were tested under the cyclic loading; two control specimens with the different beam heights were loaded up to their ultimate strength and this was followed by retrofitting of these damaged specimens as new specimens and tested again under the same loading system. Experimental results showed that the 25% reduction of beam height due to construction mistake caused increasing in deflection of joint beam, decreasing of ductility and also 33% and 26% decreasing in bearing capacity and energy absorption, respectively.

The ultimate load was increased up to 80% and the rigidity decreased degradation of retrofitted damaged joints was significantly in the proposed retrofitting system. And also the energy absorption was enhanced and the cracks were minimized due to a new lateral loading in the beam–column joint region in this upgrading method.

برای مشاهده سایر تصاویر و مقایسه نتایج به اسلایدر بالا مراجعه کنید.

محتوای پکیج:

• فایل آباکوس مدل صحت سنجی ورژن 6.14.1
• فایل اکسل مقایسه نتایج
• فایل اکسل مصالح مورد استفاده برای میلگردها

مشاهده فیلم نتایج تحلیل پوش اور
