اتصال فولادی پیش تنیده یکی از اتصالات نوین تیر به ستون در سازه های فولادی می باشد که باعث ایجاد حرکت گهواره ای در سازه و عدم تشکیل مفاصل پلاستیک در المان های سازه ای تیر و ستون می شود. در این اتصالات برای ایجاد حرکت گهواره ای از کابل های فولادی استفاده می شود. در این پکیج آموزشی یک نمونه از پژوهش انجام شده توسط مرادی و همکاران در سال 2015 مورد بررسی قرار گرفت. در این مقاله تحت عنوان شبیه سازی اجزا محدود اتصالات فولادی پیش تنیده با نبشی های پیچ شده تحت اثر بار رفت و برگشتی می باشد.
همانطور که در شکل زیر قابل مشاهده است، در این اتصالات نبشی ها به عنوان فیوز عمل میکند و با ایجاد تنش های تسلیم در آن انرژی ورودی به سازه را جذب میکند. کابل های فولادی نقش بازگردانی سازه را به حالت اولیه (حرکت گهواره ای) ایفا میکنند. اتصال فولادی پیش تنیده باعث می شود که در تیر و ستون مفصل پلاستیک تشکیل نشوند و پس از زلزله تنها با تعویش نبشی ها، کارایی سازه حفظ می شود.
مشخصات هندسی اتصال تیر به ستون با کابل پس کشیده مرکزگرا

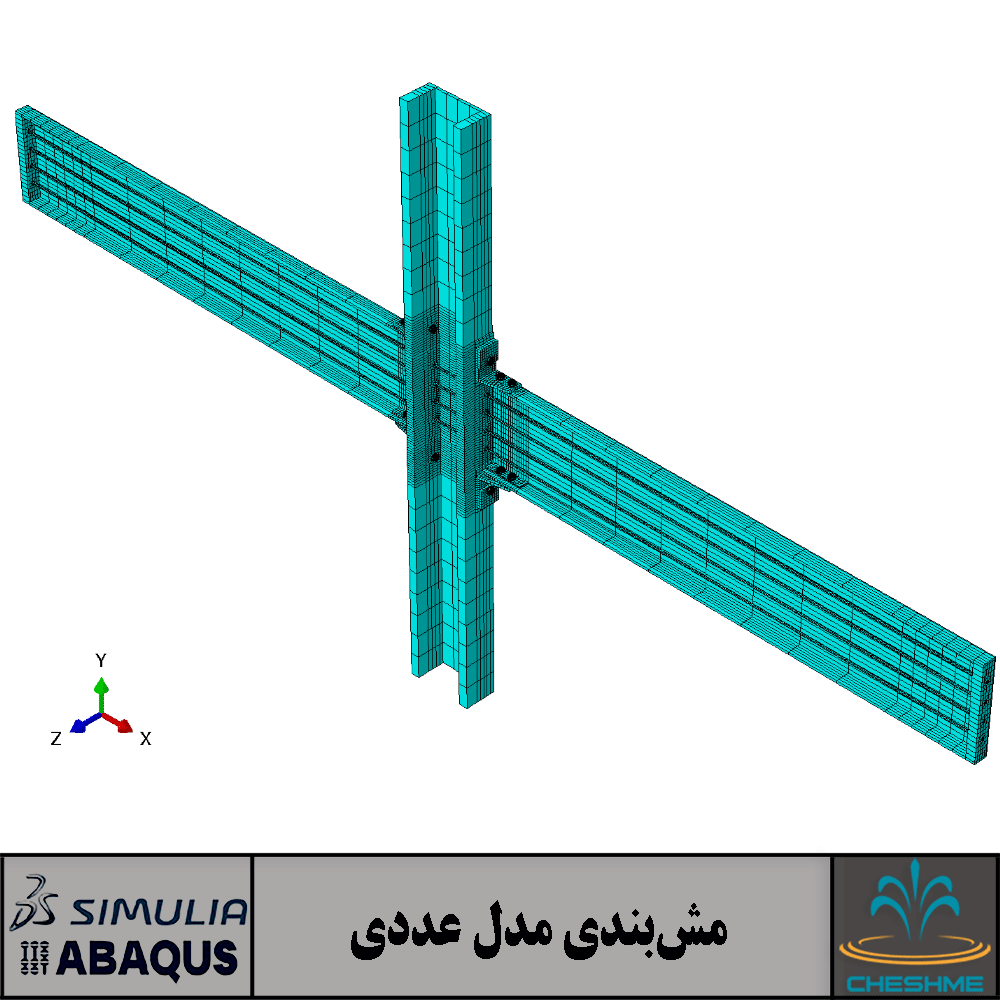

مش بندی مدل عددی اتصال تیر به ستون با کابل پس کشیده مرکزگرا
در این پژوهش برای صحت سنجی از نرم افزار اجزاء محدود آباکوس ورژن 6.14.1 استفاده شد. در مدل سازی از المان های Solid بکار برده شد. همچنین از آنجایی که مدل از پیچیدگی زیادی برخوردار است، با توجه به قرینه بودن مدل، نصف آن مدل سازی و قرینه سازی شد.

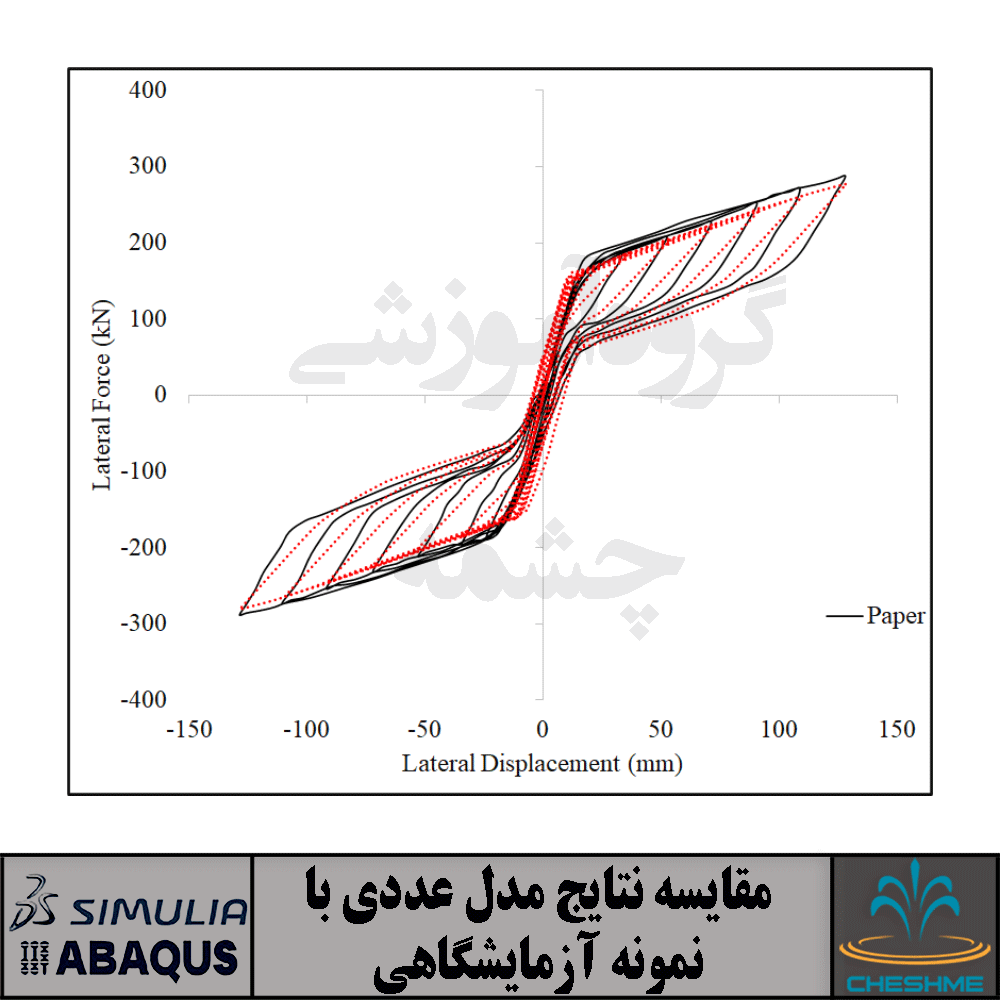

همچنین علاوه بر کابل های فولادی، پیچ ها در ناحیه اتصال نبشی به تیر و ستون پیش تنیده شده است. در شکل های زیر توزیع تنش در مدل و نیز مقایسه نتایج نشان داده شده است.
جهت مشاوره، آموزش و انجام پروژه با شماره زیر تماس بگیرید.
حسین حجتی – 09190217367 – Telegram
