طراحی اولیه دیوار برشی فولادی | فیلم آموزشی

توضیحات

طراحی اولیه دیوار برشی فولادی

• در این فیلم آموزشی قصد داریم نحوه طراحی اولیه دیوار برشی فولادی را در نرم‌افزار اکسل آموزش دهیم و سپس به بررسی و تحلیل هیسترزیس آن در نرم‌افزار اجزاء محدود آباکوس بپردازیم.
• در این آموزش، ابتدا به شما نشان می‌دهیم که چگونه می‌توانیم دیوار برشی فولادی را با استفاده از روش نواری که روشی مرسوم در آیین‌نامه آمریکا است، طراحی کنیم.
• برای طراحی اولیه، با توجه به پلان ساختمان، بارهای اعمالی، محل قرارگیری پانل‌های فولادی و …، سهم نیروهای برشی در هر دیوار برشی فولادی را تعیین می‌کنیم. سپس با استفاده از روابط ارائه شده در آیین‌نامه و فرض تحمل کامل برش توسط ورق فولادی، به طراحی اولیه مقاطع می‌پردازیم.
• با در نظر گرفتن اندرکنش بین ورق فولادی و قاب، طراحی را بهینه کرده و در نهایت در نرم‌افزار به طراحی نهایی می‌رسیم.
• در این پکیج، تمام مراحل محاسبه مقاطع اولیه برای دیوار برشی فولادی به طور کامل آموزش داده شده است. پس از رسیدن به مقاطع مورد نظر، به نرم‌افزار اجزاء محدود آباکوس رفته و نحوه مدل‌سازی و تحلیل استاتیکی غیرخطی در حالت رفت و برگشتی را آموزش می‌دهیم.

پلان ساختمان مربوط به فیلم آموزشی طراحی اولیه دیوار برشی فولادی

برای این پکیج آموزشی، از پلان یک ساختمان 6 طبقه فولادی دارای دیوار برشی بتنی استفاده شده است که در فیلم های آموزشی آینده این ساختمان مجدد با دیوار برشی فولادی طراحی خواهد شد و در ادامه به مقایسه نتایج حاصل از آن خواهیم پرداخت.

لطفا برای مشاهده تصاویر به اسلایدر بالا مراجعه کنید

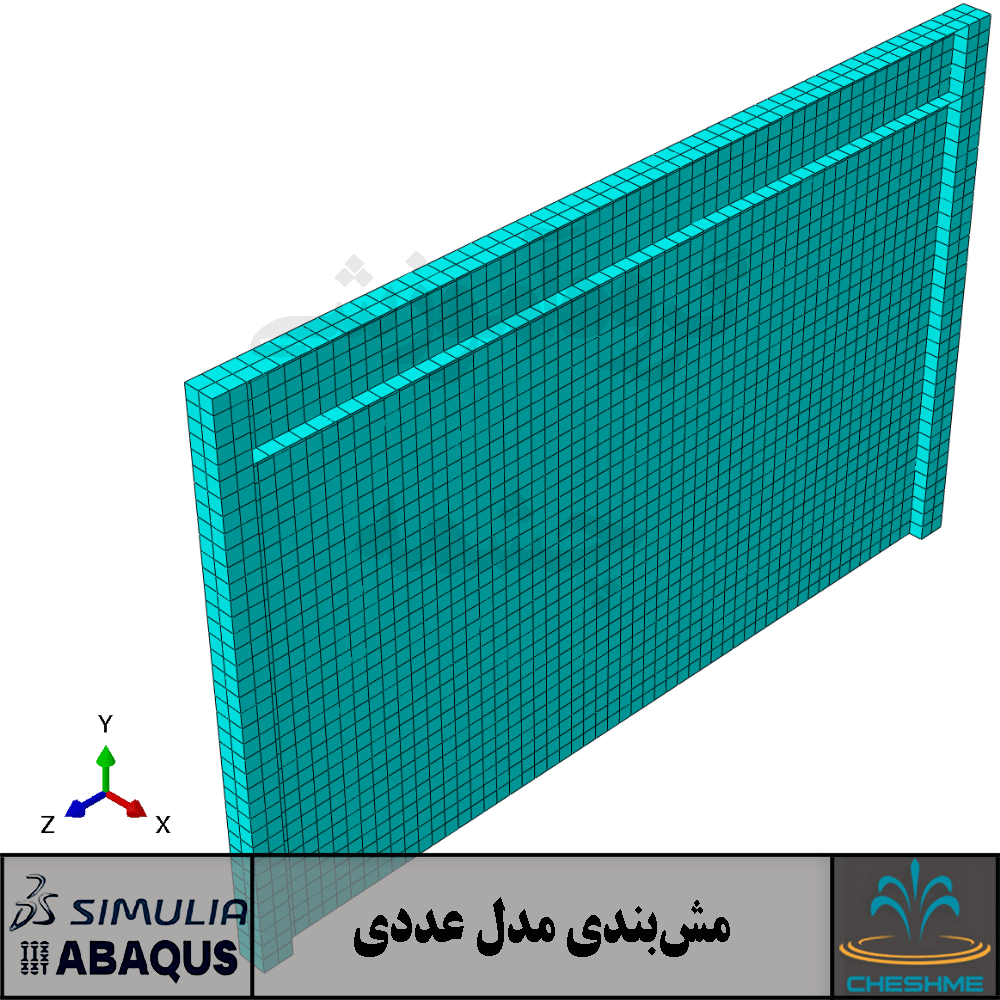

در نهایت در شکل زیر مدل عددی دیوار برشی فولادی طراحی شده برای طبقه اول که در نرم افزار اجزا محدود آباکوس تحلیل شد نشان داده شده است.

مش بندی دیوار برشی فولادی طراحی شده

آنچه در فیلم آموزشی طراحی اولیه دیوار برشی فولادی مشاهده خواهید کرد:

• آموزش محاسبه نیرو برشی در هر طبقه
• آموزش تعیین ضخامت اولیه ورق فولادی در هر طبقه
• آموزش تعیین اولیه ابعاد هندسی تیر و ستون
• آموزش نهایی کردن طراحی اولیه بر مبنای اندرکنش بین قاب و ورق فولادی
• آموزش مدل سازی و نحوه صحیح اختصاص متریال به المانهای سازه ای
• آموزش نحوه صحیح مش بندی و بررسی مشخصات مش
• آموزش تحلیل کمانشی دیوار برشی فولادی
• آموزش نحوه صحیح تولید بار رفت و برگشتی بر مبنای ATC-24 و مقالات معتبر
• آموزش تعیین خروجی ها و تحلیل هیسترزیس
• آموزش نحوه خروجی گرفتن از نرم افزار اجزا محدود آباکوس


  ---

جزئیات پکیج:

• فیلم آموزشی به مدت 3 ساعت
• فایل اکسل محاسبات دستی، ضرایب آیین نامه، منحنی تنش کرنش فولاد ST37، پروتکل اعمال بار رفت و برگشتی و منحنی هیسترزیس
• فایل آباکوس ورژن 6.14.1

دوستان عزیز میتوانید با کلیک بر روی لینک زیر و مراجعه به صفحه آپارات بنده خلاصه این پکیج را مشاهده کنید

مشاهده خلاصه پکیج آموزشی
